Plastiform P80 RA
PLASTIFORM P80 RA to pastowaty materiał 80 Shore A przeznaczony do wykonywania precyzyjnych replik powierzchni i pośredniego pomiaru chropowatości Ra. Idealny do kontroli trudno dostępnych, pionowych i przewieszonych powierzchni z wykorzystaniem kontaktowego profilometru.
Dzięki pastowatej, niepłynącej konsystencji P80 RA może być aplikowany również na powierzchniach pionowych, przewieszonych oraz trudno dostępnych. Po utwardzeniu tworzy sztywną replikę o twardości 80 Shore A, która zachowuje odwzorowaną geometrię i powierzchnię bez odkształcania podczas wyjmowania.
Najważniejszą cechą PLASTIFORM P80 RA jest możliwość wykonania pomiaru parametru Ra bezpośrednio na wykonanej replice, przy użyciu kontaktowego profilometru lub testera chropowatości. Dzięki temu możliwa jest kontrola powierzchni znajdujących się wewnątrz otworów, rowków, zagłębień i innych trudno dostępnych miejsc.
Najważniejsze zalety PLASTIFORM P80 RA
specjalistyczny materiał do kontroli chropowatości Ra,
pastowata, niepłynąca konsystencja,
możliwość aplikacji na powierzchniach pionowych i przewieszonych,
twardość końcowa 80 Shore A,
sztywna i stabilna replika po utwardzeniu,
0% tolerancji naprężenia przy wyjmowaniu,
możliwość wykonywania pomiarów kontaktowych,
dokładne odwzorowanie mikrogeometrii powierzchni,
możliwość pomiaru wartości Ra na wykonanej replice,
zastosowanie do kontroli trudno dostępnych powierzchni,
możliwość wykonywania częściowych odwzorowań prostych kształtów zewnętrznych,
dostępność w kartuszach 50 ml.
Zastosowanie PLASTIFORM P80 RA
PLASTIFORM P80 RA znajduje zastosowanie przede wszystkim w kontroli jakości powierzchni oraz pomiarach chropowatości.
Pomiar chropowatości Ra
Podstawowym zastosowaniem P80 RA jest wykonywanie repliki powierzchni, a następnie pomiar jej chropowatości przy użyciu kontaktowego przyrządu pomiarowego.
Materiał precyzyjnie odwzorowuje nierówności kontrolowanej powierzchni, dzięki czemu możliwe jest uzyskanie wartości Ra bez konieczności umieszczania profilometru bezpośrednio na kontrolowanym elemencie.
Rozwiązanie to jest szczególnie przydatne w przypadku powierzchni:
znajdujących się wewnątrz otworów,
znajdujących się w głębokich rowkach,
trudno dostępnych dla końcówki pomiarowej,
pionowych,
przewieszonych,
znajdujących się w miejscach o ograniczonej przestrzeni roboczej.
Kontrola chropowatości trudno dostępnych powierzchni
Bezpośredni pomiar chropowatości nie zawsze jest możliwy. Ograniczeniem może być geometria elementu, niewielka średnica otworu, głębokość kontrolowanego miejsca lub brak możliwości prawidłowego ustawienia urządzenia pomiarowego.
W takich przypadkach PLASTIFORM P80 RA pozwala przenieść kontrolowaną powierzchnię na łatwo dostępny model, na którym można wykonać pomiar.
Kontrola powierzchni wewnętrznych
P80 RA może być wykorzystywany do wykonywania odwzorowań powierzchni znajdujących się w trudno dostępnych obszarach elementów.
Replika może zostać wykorzystana do kontroli stanu powierzchni oraz wykonania pomiarów chropowatości zgodnie z przyjętą procedurą pomiarową.
Kontrola prostych kształtów zewnętrznych
Oprócz kontroli chropowatości P80 RA może być stosowany do wykonywania częściowych odwzorowań prostych powierzchni zewnętrznych.
Ze względu na sztywną strukturę po utwardzeniu należy jednak unikać zastosowań, w których podczas wyjmowania repliki występują podcięcia, gwinty lub inne elementy powodujące naprężenia.
PLASTIFORM P80 RA a pomiar chropowatości
P80 RA został zaprojektowany specjalnie z myślą o pomiarze chropowatości metodą kontaktową.

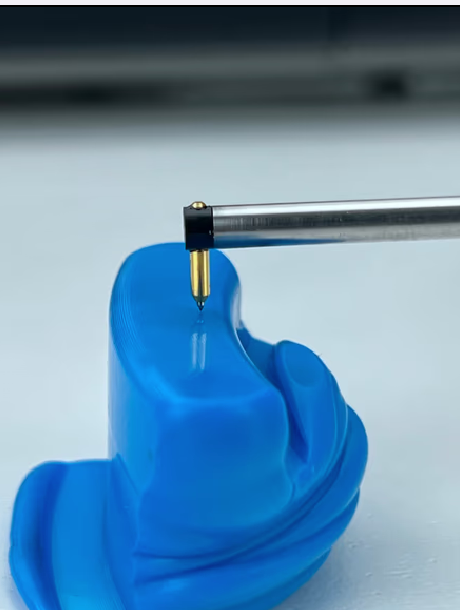

Po wykonaniu repliki można przeprowadzić pomiar przy użyciu profilometru lub testera chropowatości. Produkt pozwala na uzyskanie wartości Ra, czyli średniego arytmetycznego odchylenia profilu chropowatości.
W przypadku konieczności określenia innych parametrów chropowatości, takich jak Rz czy Rt, producent zaleca zastosowanie odpowiedniej metody pomiaru bezkontaktowego.
Jak przygotować replikę do pomiaru?
Dla uzyskania możliwie najlepszych wyników pomiaru należy:
dokładnie oczyścić i odtłuścić kontrolowaną powierzchnię,
nanieść P80 RA tak, aby materiał dokładnie odwzorował powierzchnię,
wykonać odpowiednio grubą replikę z możliwie płaską powierzchnią zewnętrzną,
pozostawić materiał do pełnego utwardzenia,
prawidłowo ustawić replikę w urządzeniu pomiarowym,
wykonać pomiar chropowatości.
Producent zwraca uwagę na znaczenie prawidłowego przygotowania powierzchni, pełnego utwardzenia repliki oraz stabilnego zamocowania podczas pomiaru.
P80 RA – sztywna replika bez odkształceń
Po polimeryzacji PLASTIFORM P80 RA osiąga 80 Shore A i tworzy sztywną, stabilną replikę.
W przeciwieństwie do bardziej elastycznych materiałów PLASTIFORM, P80 RA nie toleruje naprężeń podczas wyjmowania. Jego tolerancja naprężenia przy demontażu wynosi 0%. Oznacza to, że replika powinna być wykonywana wyłącznie w miejscach, z których można ją wyjąć bez rozciągania i odkształcania.
Nie należy stosować P80 RA do odwzorowań zawierających:
podcięcia,
gwinty,
głębokie przewężenia,
inne geometrie blokujące replikę podczas wyjmowania.
W przypadku takich elementów należy rozważyć bardziej elastyczny materiał PLASTIFORM i zastosowanie odpowiedniej, bezkontaktowej metody pomiaru.
Dlaczego P80 RA jest dobrym rozwiązaniem do kontroli jakości?
Największą zaletą PLASTIFORM P80 RA jest możliwość wykonania pomiaru powierzchni, do której nie można dotrzeć standardowym przyrządem pomiarowym.
Zamiast próbować umieścić profilometr bezpośrednio na kontrolowanym elemencie, można wykonać dokładną replikę, a następnie przenieść ją do dogodnego miejsca pomiarowego.
P80 RA może być dzięki temu wykorzystywany w:
kontroli jakości,
metrologii przemysłowej,
kontroli chropowatości,
kontroli powierzchni wewnętrznych,
kontroli trudno dostępnych miejsc,
produkcji przemysłowej,
inspekcjach technicznych,
przemyśle motoryzacyjnym,
lotnictwie,
energetyce,
przemyśle maszynowym.
Szybka aplikacja i utwardzanie
PLASTIFORM P80 RA jest materiałem dwuskładnikowym dostarczanym w kartuszach 50 ml. Do aplikacji stosowana jest standardowa końcówka mieszająca zapewniająca prawidłowe połączenie obu składników.
Według aktualnych danych producenta:
czas pracy: około 1 minuty,
czas utwardzania: około 6 minut,
czas polimeryzacji: około 9 minut,
twardość końcowa: 80 Shore A,
tolerancja naprężenia przy wyjmowaniu: 0%.
W przypadku pomiarów chropowatości producent zaleca odczekanie odpowiedniego czasu przed rozpoczęciem pomiaru, aby replika osiągnęła pełną sztywność i stabilność.
Parametry techniczne PLASTIFORM P80 RA
Parametr Wartość
Produkt PLASTIFORM P80 RA
Rodzaj materiał pastowaty, dwuskładnikowy
Konsystencja początkowa pastowata
Konsystencja po utwardzeniu sztywna
Twardość końcowa 80 Shore A
Czas pracy ok. 1 min
Czas utwardzania ok. 6 min
Czas polimeryzacji ok. 9 min
Tolerancja naprężenia przy wyjmowaniu 0%
Pomiary kontaktowe tak
Kontrola chropowatości Ra tak
Double Blade Cutter niezalecany
Pojemność kartusza 50 ml
Główne zastosowanie kontrola chropowatości Ra
