Plastiform F30 MAX
PLASTIFORM F30 MAX to dwuskładnikowy, bardzo płynny i wyjątkowo elastyczny materiał przeznaczony do wykonywania precyzyjnych, niedestrukcyjnych odwzorowań skomplikowanych geometrii wewnętrznych. Jest to najbardziej odporny na rozciąganie produkt w rodzinie PLASTIFORM, dzięki czemu sprawdza się tam, gdzie standardowe materiały mogą ulec uszkodzeniu podczas wyjmowania repliki.
Po utwardzeniu F30 MAX tworzy bardzo elastyczną replikę o twardości około 30 Shore A, która może wytrzymać naprężenia podczas demontażu sięgające nawet 40%. Dzięki temu materiał umożliwia odwzorowanie bardzo skomplikowanych kształtów, podcięć, przewężeń i trudno dostępnych przestrzeni.
F30 MAX jest produktem specjalistycznym, przeznaczonym przede wszystkim do zastosowań, w których inne materiały PLASTIFORM nie zapewniają wystarczającej elastyczności podczas wyjmowania repliki
Najważniejsze zalety PLASTIFORM F30 MAX
bardzo wysoka elastyczność po utwardzeniu,
twardość końcowa 30 Shore A,
najwyższa w rodzinie PLASTIFORM odporność na rozciąganie podczas wyjmowania,
możliwość wytrzymania naprężeń związanych z demontażem do 40%,
bardzo dobra płynność umożliwiająca dotarcie do najmniejszych szczegółów,
możliwość odwzorowywania bardzo skomplikowanych geometrii wewnętrznych,
dokładne odwzorowanie kształtu, wymiarów i struktury powierzchni,
brak pozostałości materiału po prawidłowym usunięciu repliki,
dostępność w wygodnych kartuszach 50 ml.
Zastosowanie PLASTIFORM F30 MAX
F30 MAX został opracowany przede wszystkim z myślą o kontroli wymiarowej bardzo złożonych elementów wewnętrznych, których bezpośredni pomiar jest utrudniony lub niemożliwy.
Odwzorowanie skomplikowanych geometrii wewnętrznych
Największą zaletą F30 MAX jest możliwość wykonywania replik z elementów posiadających skomplikowane kształty, przewężenia i podcięcia.
Wysoka elastyczność materiału pozwala na wyjęcie utwardzonej repliki nawet wtedy, gdy jej geometria wymaga znacznego rozciągnięcia podczas demontażu. Dzięki temu F30 MAX może być stosowany do kontroli elementów, dla których bardziej sztywne materiały nie sprawdzą się.
Kontrola wymiarowa trudno dostępnych miejsc
PLASTIFORM F30 MAX umożliwia wykonanie fizycznej repliki powierzchni, do której nie można dotrzeć standardowymi narzędziami pomiarowymi.
Po wykonaniu odwzorowania można przeprowadzić kontrolę geometrii repliki bez konieczności niszczenia oryginalnego elementu. Jest to szczególnie przydatne w kontroli jakości części przemysłowych oraz elementów o złożonej geometrii wewnętrznej.

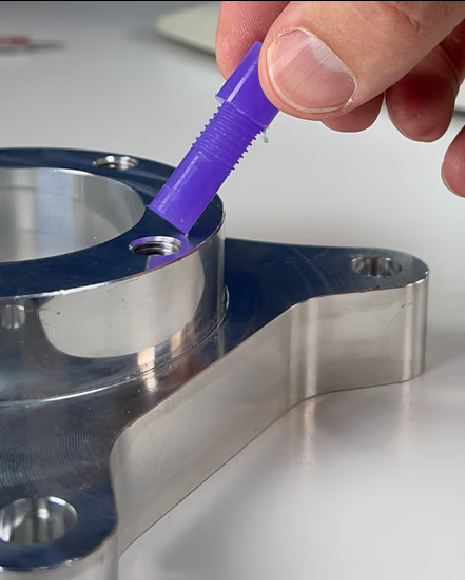

Odwzorowanie małych otworów i szczegółów
Bardzo płynna konsystencja F30 MAX pozwala materiałowi dokładnie wypełnić odwzorowywaną przestrzeń. Producent wskazuje możliwość wykonywania replik bardzo złożonych komponentów, również z elementami o średnicy od około 0,1 mm.
Dzięki temu materiał może być wykorzystywany do odwzorowywania:
małych otworów,
kanałów,
przewężeń,
podcięć,
rowków,
skomplikowanych powierzchni wewnętrznych,
trudno dostępnych fragmentów elementów.
PLASTIFORM F30 MAX – produkt do najbardziej wymagających odwzorowań
F30 MAX wyróżnia się na tle innych materiałów PLASTIFORM przede wszystkim bardzo wysoką odpornością na rozciąganie.
Dla porównania, według aktualnej dokumentacji producenta maksymalna tolerancja naprężenia przy wyjmowaniu wynosi:
Produkt Maks. naprężenie przy wyjmowaniu Twardość
F30 MAX 40% 30 Shore A
F20 30% 20 Shore A
F30 Visual 20% 30 Shore A
F40 35% 40 Shore A
F50 10% 50 Shore A
F65 5% 65 Shore A
F85 0% 85 Shore A
F30 MAX jest więc szczególnie interesującym rozwiązaniem w przypadku geometrii, w których konieczne jest znaczne odkształcenie repliki podczas jej wyjmowania.
Szybka aplikacja i utwardzanie
PLASTIFORM F30 MAX jest materiałem płynnym dostarczanym w kartuszach. Jego bardzo dobra płynność ułatwia wypełnianie skomplikowanych przestrzeni, jednak jednocześnie wymaga odpowiedniej techniki aplikacji.
Producent zaleca zastosowanie końcówki dozującej, która pomaga kontrolować przepływ materiału i ogranicza ryzyko powstawania pęcherzy powietrza. Przed wykonaniem odwzorowania element powinien zostać odpowiednio oczyszczony.
Według aktualnych danych producenta:
czas pracy: około 4 minuty,
czas utwardzania: około 20 minut,
czas polimeryzacji: około 25 minut,
twardość końcowa: 30 Shore A,
maksymalne naprężenie przy wyjmowaniu: 40%.
Parametry techniczne PLASTIFORM F30 MAX
Parametr Wartość
Produkt PLASTIFORM F30 MAX
Rodzaj materiał płynny, dwuskładnikowy
Konsystencja początkowa płynna
Konsystencja końcowa bardzo elastyczna
Twardość końcowa 30 Shore A
Czas pracy ok. 4 min
Czas utwardzania ok. 20 min
Czas polimeryzacji ok. 25 min
Maks. naprężenie przy wyjmowaniu 40%
Double Blade Cutter nie
Pomiary kontaktowe nie
Pojemność kartusza 50 ml
bardzo wysoka elastyczność po utwardzeniu,
twardość końcowa 30 Shore A,
najwyższa w rodzinie PLASTIFORM odporność na rozciąganie podczas wyjmowania,
możliwość wytrzymania naprężeń związanych z demontażem do 40%,
bardzo dobra płynność umożliwiająca dotarcie do najmniejszych szczegółów,
możliwość odwzorowywania bardzo skomplikowanych geometrii wewnętrznych,
dokładne odwzorowanie kształtu, wymiarów i struktury powierzchni,
brak pozostałości materiału po prawidłowym usunięciu repliki,
dostępność w wygodnych kartuszach 50 ml.
Zastosowanie PLASTIFORM F30 MAX
F30 MAX został opracowany przede wszystkim z myślą o kontroli wymiarowej bardzo złożonych elementów wewnętrznych, których bezpośredni pomiar jest utrudniony lub niemożliwy.
Odwzorowanie skomplikowanych geometrii wewnętrznych
Największą zaletą F30 MAX jest możliwość wykonywania replik z elementów posiadających skomplikowane kształty, przewężenia i podcięcia.
Wysoka elastyczność materiału pozwala na wyjęcie utwardzonej repliki nawet wtedy, gdy jej geometria wymaga znacznego rozciągnięcia podczas demontażu. Dzięki temu F30 MAX może być stosowany do kontroli elementów, dla których bardziej sztywne materiały nie sprawdzą się.
Kontrola wymiarowa trudno dostępnych miejsc
PLASTIFORM F30 MAX umożliwia wykonanie fizycznej repliki powierzchni, do której nie można dotrzeć standardowymi narzędziami pomiarowymi.
Po wykonaniu odwzorowania można przeprowadzić kontrolę geometrii repliki bez konieczności niszczenia oryginalnego elementu. Jest to szczególnie przydatne w kontroli jakości części przemysłowych oraz elementów o złożonej geometrii wewnętrznej.
Odwzorowanie małych otworów i szczegółów
Bardzo płynna konsystencja F30 MAX pozwala materiałowi dokładnie wypełnić odwzorowywaną przestrzeń. Producent wskazuje możliwość wykonywania replik bardzo złożonych komponentów, również z elementami o średnicy od około 0,1 mm.
Dzięki temu materiał może być wykorzystywany do odwzorowywania:
małych otworów,
kanałów,
przewężeń,
podcięć,
rowków,
skomplikowanych powierzchni wewnętrznych,
trudno dostępnych fragmentów elementów.
PLASTIFORM F30 MAX – produkt do najbardziej wymagających odwzorowań
F30 MAX wyróżnia się na tle innych materiałów PLASTIFORM przede wszystkim bardzo wysoką odpornością na rozciąganie.
Dla porównania, według aktualnej dokumentacji producenta maksymalna tolerancja naprężenia przy wyjmowaniu wynosi:
Produkt Maks. naprężenie przy wyjmowaniu Twardość
F30 MAX 40% 30 Shore A
F20 30% 20 Shore A
F30 Visual 20% 30 Shore A
F40 35% 40 Shore A
F50 10% 50 Shore A
F65 5% 65 Shore A
F85 0% 85 Shore A
F30 MAX jest więc szczególnie interesującym rozwiązaniem w przypadku geometrii, w których konieczne jest znaczne odkształcenie repliki podczas jej wyjmowania.
Szybka aplikacja i utwardzanie
PLASTIFORM F30 MAX jest materiałem płynnym dostarczanym w kartuszach. Jego bardzo dobra płynność ułatwia wypełnianie skomplikowanych przestrzeni, jednak jednocześnie wymaga odpowiedniej techniki aplikacji.
Producent zaleca zastosowanie końcówki dozującej, która pomaga kontrolować przepływ materiału i ogranicza ryzyko powstawania pęcherzy powietrza. Przed wykonaniem odwzorowania element powinien zostać odpowiednio oczyszczony.
Według aktualnych danych producenta:
czas pracy: około 4 minuty,
czas utwardzania: około 20 minut,
czas polimeryzacji: około 25 minut,
twardość końcowa: 30 Shore A,
maksymalne naprężenie przy wyjmowaniu: 40%.
Parametry techniczne PLASTIFORM F30 MAX
Parametr Wartość
Produkt PLASTIFORM F30 MAX
Rodzaj materiał płynny, dwuskładnikowy
Konsystencja początkowa płynna
Konsystencja końcowa bardzo elastyczna
Twardość końcowa 30 Shore A
Czas pracy ok. 4 min
Czas utwardzania ok. 20 min
Czas polimeryzacji ok. 25 min
Maks. naprężenie przy wyjmowaniu 40%
Double Blade Cutter nie
Pomiary kontaktowe nie
Pojemność kartusza 50 ml
