Plastiform P51 SD – materiał do pomiaru szczelin i luzów
Plastiform P51 SD – materiał do pomiaru szczelin i luzów
Plastiform P51 SD to specjalistyczny, bardzo sztywny materiał do wykonywania precyzyjnych odwzorowań oraz pomiaru szczelin, luzów mechanicznych, odstępów i air gap. Dzięki końcowej twardości 51 Shore D (100 Shore A) wykonane odwzorowanie zachowuje stabilny kształt i może być poddawane pomiarom kontaktowym suwmiarką lub mikromierzem czy konturografem.
Produkt jest przeznaczony przede wszystkim do zastosowań przemysłowych, kontroli jakości, metrologii, kontroli wymiarowej oraz diagnostyki elementów mechanicznych.
Plastiform P51 SD – precyzyjny pomiar szczelin i luzów
Pomiar niewielkich szczelin i luzów w trudno dostępnych miejscach może być problematyczny przy zastosowaniu tradycyjnych przyrządów pomiarowych. Plastiform P51 SD pozwala wykonać odwzorowanie kontrolowanego miejsca, a następnie poddać je pomiarowi.
Materiał ma początkowo konsystencję pasty, dzięki czemu można go łatwo nanosić na powierzchnie kontrolne, również pionowe. Po utwardzeniu staje się bardzo sztywny i stabilny wymiarowo.
Do czego służy Plastiform P51 SD?
P51 SD znajduje zastosowanie między innymi w:
pomiarze luzów mechanicznych,
pomiarze szczelin i odstępów,
kontroli air gap,
kontroli wymiarowej,
wykonywaniu prostych odwzorowań zewnętrznych,
kontroli jakości elementów i podzespołów,
pomiarach z wykorzystaniem przyrządów kontaktowych,
kontroli geometrii prostych powierzchni.
Producent wskazuje P51 SD jako materiał przeznaczony do pomiarów kontaktowych luzów mechanicznych i prostych form zewnętrznych. Materiał może zostać sprasowany do grubości około 0,1 mm, co pozwala na odwzorowanie bardzo niewielkich szczelin.
Najważniejsze zalety Plastiform P51 SD
Bardzo wysoka twardość – 51 Shore D
P51 SD jest najbardziej sztywnym produktem w gamie Plastiform. Po pełnym utwardzeniu osiąga 51 Shore D, co odpowiada około 100 Shore A. Dzięki temu odwzorowanie jest sztywne i nie powinno deformować się pod wpływem standardowego pomiaru kontaktowego.
Pomiar szczelin już od około 0,1 mm
Materiał może zostać sprasowany do grubości około 0,1 mm. Jest to szczególnie istotne podczas kontroli niewielkich odstępów i luzów, których bezpośredni pomiar może być utrudniony.
Krótki czas utwardzania
P51 SD charakteryzuje się krótkim czasem pracy i szybkim utwardzaniem:
czas pracy: około 20 sekund,
czas utwardzania: około 60 sekund,
pełna polimeryzacja: około 90 sekund.
Parametry odnoszą się do warunków określonych przez producenta.
Konsystencja pasty
P51 SD nie jest materiałem płynnym. Jego pastowa konsystencja ułatwia aplikację i ogranicza spływanie materiału z powierzchni kontrolowanej. Dzięki temu może być stosowany również na powierzchniach pionowych i w innych miejscach, w których materiał płynny byłby trudny do zastosowania.
Plastiform P51 SD w kontroli jakości
W nowoczesnej produkcji przemysłowej dokładna kontrola wymiarów i wzajemnego położenia elementów ma bezpośredni wpływ na jakość gotowego produktu.
Masa Plastiform P51 SD może być wykorzystywana jako narzędzie pomocnicze podczas kontroli jakości. Pozwala na szybkie wykonanie odwzorowania miejsca, którego bezpośredni pomiar jest utrudniony.
Jest to szczególnie przydatne podczas:
kontroli elementów maszyn,
kontroli połączeń mechanicznych,
sprawdzania luzów montażowych,
kontroli odstępów pomiędzy elementami,
diagnostyki zużycia elementów,
kontroli wymiarowej części produkcyjnych,
kontroli jakości w procesie produkcyjnym.
P51 SD a pomiar kontaktowy
Jedną z najważniejszych cech P51 SD jest możliwość wykonywania pomiarów kontaktowych na utwardzonym odwzorowaniu.
Sztywność materiału pozwala na zastosowanie odpowiednich narzędzi pomiarowych w przypadku prostych geometrii bez podcięć i innych ograniczeń utrudniających wyjęcie odwzorowania. Producent klasyfikuje P51 SD jako materiał sztywny, przeznaczony do pomiarów kontaktowych.
Ważne: P51 SD nie jest materiałem elastycznym
Wysoka sztywność jest jednocześnie istotnym ograniczeniem produktu.
P51 SD nie toleruje naprężeń podczas wyjmowania odwzorowania i ma 0% dopuszczalnego ograniczenia demontażu (removal constraint). Dlatego należy stosować go przede wszystkim do prostych geometrii, z których odwzorowanie można wyjąć bez deformowania i wyginania.
W przypadku gwintów, podcięć lub skomplikowanych kształtów warto rozważyć inny materiał z rodziny Plastiform.

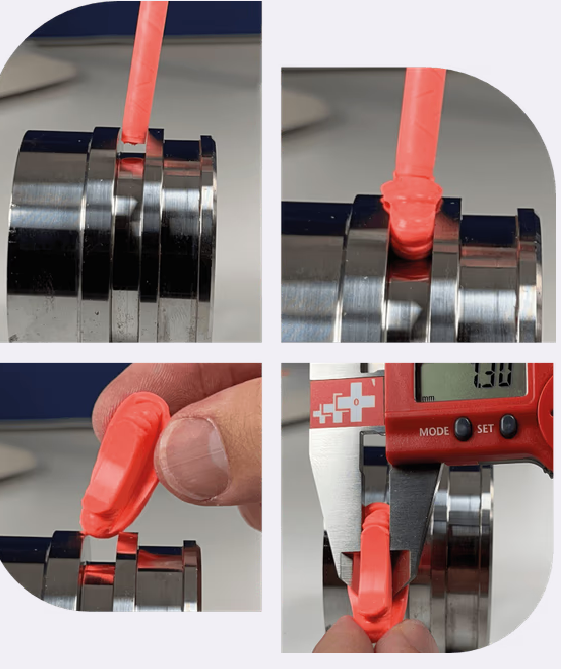

Jak stosować Plastiform P51 SD?
Przed wykonaniem odwzorowania należy odpowiednio przygotować kontrolowaną powierzchnię. W szczególności należy ją oczyścić i odtłuścić zgodnie z instrukcją producenta.
P51 SD jest dostarczany w kartridżach 50 ml i stosowany z odpowiednią dyszą mieszającą. Do aplikacji można wykorzystać dedykowany pistolet do kartridży 50 ml.
Ze względu na około 20-sekundowy czas pracy należy przygotować miejsce pomiaru oraz wszystkie niezbędne akcesoria przed rozpoczęciem aplikacji.
Po utwardzeniu odwzorowanie można wyjąć i wykorzystać do dalszej kontroli oraz pomiaru.
Dane techniczne Plastiform P51 SD
Parametr Wartość
Rodzaj materiału pasta
Konsystencja po utwardzeniu sztywna
Twardość końcowa 51 Shore D
Odpowiednik ok. 100 Shore A
Czas pracy ok. 20 s
Czas utwardzania ok. 60 s
Czas pełnej polimeryzacji ok. 90 s
Minimalna grubość po sprasowaniu ok. 0,1 mm
Pomiar kontaktowy tak
Removal constraint 0%
Double Blade Cutter nie
Pojemność kartridża 50 ml
Dane techniczne według informacji producenta Plastiform.
Plastiform P51 SD – dla kogo?
Plastiform P51 SD będzie dobrym rozwiązaniem dla firm i specjalistów, którzy potrzebują szybko i dokładnie sprawdzić niewielkie szczeliny, luzy lub odstępy w elementach przemysłowych.
Produkt może zainteresować między innymi:
działy kontroli jakości,
działy utrzymania ruchu,
działy konstrukcyjne,
metrologów,
technologów,
mechaników,
producentów maszyn,
firmy zajmujące się obróbką mechaniczną,
zakłady produkcyjne i remontowe.
Dlaczego warto wybrać Plastiform P51 SD?
P51 SD łączy łatwą aplikację z bardzo wysoką sztywnością po utwardzeniu. Dzięki temu może być stosowany tam, gdzie konieczne jest wykonanie stabilnego odwzorowania i przeprowadzenie pomiaru kontaktowego.
Najważniejsze korzyści:
✔ pomiar szczelin i luzów
✔ możliwość kontroli bardzo małych odstępów
✔ twardość 51 Shore D
✔ szybkie utwardzanie
✔ pastowa, niepłynąca konsystencja
✔ możliwość pomiaru kontaktowego
✔ zastosowanie w kontroli jakości i metrologii przemysłowej
Plastiform P51 SD – zamów w Powertech s.c.
Potrzebujesz materiału do pomiaru szczelin, luzów mechanicznych lub kontroli wymiarowej?
Plastiform P51 SD to rozwiązanie przeznaczone do wykonywania sztywnych odwzorowań, które mogą być następnie wykorzystane podczas pomiarów kontaktowych.
Jeżeli nie masz pewności, który materiał Plastiform będzie odpowiedni do Twojego zastosowania, skontaktuj się z Powertech s.c. – pomożemy dobrać odpowiednie rozwiązanie do rodzaju kontrolowanego elementu, geometrii oraz sposobu pomiaru.
