Plastiform P35
Jednym z ważnych zastosowań P35 jest kontrola dużych gwintów zewnętrznych, m.in. wykorzystywanych w instalacjach i elementach przemysłu Oil & Gas.
Wykonana replika pozwala ocenić profil gwintu i przeprowadzić kontrolę jego zużycia bez konieczności bezpośredniego dostępu do całej powierzchni gwintowanej. Producent wskazuje P35 m.in. do kontroli gwintów API stosowanych w branży Oil & Gas.
P35 jest szczególnie przydatny tam, gdzie zastosowanie materiału płynnego jest niewygodne lub niemożliwe. Pastowata konsystencja pozwala na aplikację bezpośrednio na wybranym fragmencie elementu i wykonanie częściowego odwzorowania.
Rozwiązanie to może być wykorzystywane w kontroli jakości, metrologii przemysłowej oraz podczas inspekcji elementów o dużych lub nieregularnych powierzchniach.
Odwzorowanie powierzchni przewieszonych
W przeciwieństwie do materiałów płynnych P35 może być nakładany na powierzchnie, na których materiał nie powinien spływać. Dzięki temu można wykonywać odwzorowania również na powierzchniach pionowych oraz przewieszonych.
PLASTIFORM P35 a kontrola wymiarowa
Po utwardzeniu P35 pozostaje elastyczny, dlatego przeznaczony jest do pomiarów bezkontaktowych. Nie należy stosować na nim pomiarów wymagających nacisku mechanicznego, ponieważ elastyczna replika może ulec odkształceniu.

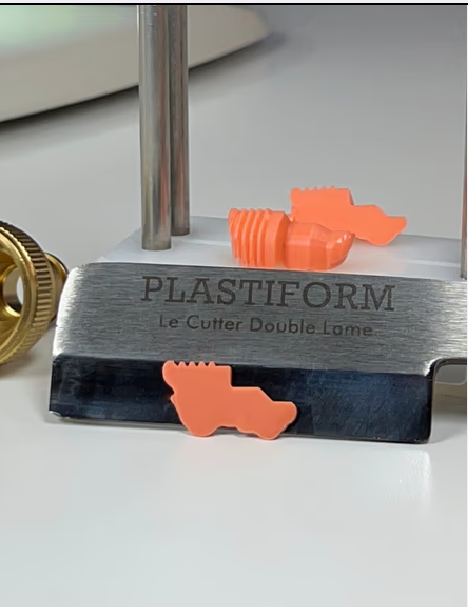

Jedną z istotnych zalet produktu jest możliwość wykorzystania Double Blade Cutter. Narzędzie pozwala wykonać precyzyjne cięcie repliki i uzyskać przekrój profilu, który następnie może zostać poddany analizie przy użyciu urządzeń optycznych lub systemów wizyjnych.
P35 może więc być stosowany w połączeniu m.in. z:
projektorami profili,
systemami wizyjnymi,
mikroskopami optycznymi,
skanerami i innymi metodami pomiaru bezkontaktowego.
Dokładne odwzorowanie szczegółów powierzchni
PLASTIFORM P35 został zaprojektowany z myślą o precyzyjnym odwzorowaniu geometrii kontrolowanego elementu. Dzięki temu replika może być wykorzystana do analizy kształtu, profilu oraz zużycia powierzchni.
Jest to szczególnie przydatne podczas kontroli:
gwintów,
rowków,
profili,
krawędzi,
złożonych powierzchni zewnętrznych,
elementów o nieregularnej geometrii.
Szybka aplikacja i utwardzanie
P35 dostarczany jest w kartuszach 50 ml i jest przeznaczony do aplikacji przy użyciu odpowiedniego systemu dozowania.
Producent podaje następujące parametry procesu:
czas pracy: około 2 minuty,
czas utwardzania: około 6 minut,
czas pełnej polimeryzacji: około 8 minut,
twardość końcowa: 35 Shore A,
maksymalne naprężenie przy wyjmowaniu: 20%.
Przed wykonaniem odwzorowania powierzchnię należy odpowiednio oczyścić i odtłuścić. Podczas aplikacji należy zadbać o pełny kontakt materiału z kontrolowaną powierzchnią, aby ograniczyć ryzyko powstawania pęcherzy powietrza.
Parametry techniczne PLASTIFORM P35
Parametr Wartość
Produkt PLASTIFORM P35
Rodzaj materiał pastowaty, dwuskładnikowy
Konsystencja początkowa pastowata
Konsystencja po utwardzeniu elastyczna
Twardość końcowa 35 Shore A
Czas pracy ok. 2 min
Czas utwardzania ok. 6 min
Czas polimeryzacji ok. 8 min
Maks. naprężenie przy wyjmowaniu 20%
Double Blade Cutter tak
Metoda pomiaru bez kontaktu
Pojemność kartusza 50 ml
Zastosowanie głównie odwzorowania zewnętrzne i częściowe
Rozwiązanie to może być wykorzystywane w kontroli jakości, metrologii przemysłowej oraz podczas inspekcji elementów o dużych lub nieregularnych powierzchniach.
Odwzorowanie powierzchni przewieszonych
W przeciwieństwie do materiałów płynnych P35 może być nakładany na powierzchnie, na których materiał nie powinien spływać. Dzięki temu można wykonywać odwzorowania również na powierzchniach pionowych oraz przewieszonych.
PLASTIFORM P35 a kontrola wymiarowa
Po utwardzeniu P35 pozostaje elastyczny, dlatego przeznaczony jest do pomiarów bezkontaktowych. Nie należy stosować na nim pomiarów wymagających nacisku mechanicznego, ponieważ elastyczna replika może ulec odkształceniu.
Jedną z istotnych zalet produktu jest możliwość wykorzystania Double Blade Cutter. Narzędzie pozwala wykonać precyzyjne cięcie repliki i uzyskać przekrój profilu, który następnie może zostać poddany analizie przy użyciu urządzeń optycznych lub systemów wizyjnych.
P35 może więc być stosowany w połączeniu m.in. z:
projektorami profili,
systemami wizyjnymi,
mikroskopami optycznymi,
skanerami i innymi metodami pomiaru bezkontaktowego.
Dokładne odwzorowanie szczegółów powierzchni
PLASTIFORM P35 został zaprojektowany z myślą o precyzyjnym odwzorowaniu geometrii kontrolowanego elementu. Dzięki temu replika może być wykorzystana do analizy kształtu, profilu oraz zużycia powierzchni.
Jest to szczególnie przydatne podczas kontroli:
gwintów,
rowków,
profili,
krawędzi,
złożonych powierzchni zewnętrznych,
elementów o nieregularnej geometrii.
Szybka aplikacja i utwardzanie
P35 dostarczany jest w kartuszach 50 ml i jest przeznaczony do aplikacji przy użyciu odpowiedniego systemu dozowania.
Producent podaje następujące parametry procesu:
czas pracy: około 2 minuty,
czas utwardzania: około 6 minut,
czas pełnej polimeryzacji: około 8 minut,
twardość końcowa: 35 Shore A,
maksymalne naprężenie przy wyjmowaniu: 20%.
Przed wykonaniem odwzorowania powierzchnię należy odpowiednio oczyścić i odtłuścić. Podczas aplikacji należy zadbać o pełny kontakt materiału z kontrolowaną powierzchnią, aby ograniczyć ryzyko powstawania pęcherzy powietrza.
Parametry techniczne PLASTIFORM P35
Parametr Wartość
Produkt PLASTIFORM P35
Rodzaj materiał pastowaty, dwuskładnikowy
Konsystencja początkowa pastowata
Konsystencja po utwardzeniu elastyczna
Twardość końcowa 35 Shore A
Czas pracy ok. 2 min
Czas utwardzania ok. 6 min
Czas polimeryzacji ok. 8 min
Maks. naprężenie przy wyjmowaniu 20%
Double Blade Cutter tak
Metoda pomiaru bez kontaktu
Pojemność kartusza 50 ml
Zastosowanie głównie odwzorowania zewnętrzne i częściowe
