Plastiform P25
Plastiform P25 to specjalistyczny materiał do wykonywania precyzyjnych odwzorowań skomplikowanych kształtów, otworów, rowków, podcięć i trudno dostępnych powierzchni. Dzięki pastowej konsystencji nie spływa z powierzchni, a po utwardzeniu uzyskuje elastyczność 25 Shore A, umożliwiając bezpieczne wyjęcie odwzorowania nawet z bardzo złożonych geometrii.
P25 znajduje zastosowanie przede wszystkim w kontroli wymiarowej, metrologii przemysłowej, kontroli jakości oraz wykonywaniu odwzorowań elementów mechanicznych.
Plastiform P25 – materiał do precyzyjnych odwzorowań
Wiele elementów przemysłowych posiada geometrię, której bezpośredni pomiar jest trudny lub wręcz niemożliwy. Dotyczy to między innymi małych otworów, rowków, kanałów, podcięć, gniazd oraz skomplikowanych powierzchni.
W takich sytuacjach Plastiform P25 pozwala wykonać odwzorowanie kontrolowanego miejsca, a następnie przeprowadzić jego pomiar poza elementem.
P25 jest materiałem pastowym, dlatego można go stosować na powierzchniach pionowych i przewieszonych, bez ryzyka spływania materiału. Po utwardzeniu uzyskane odwzorowanie pozostaje elastyczne i może ulec deformacji podczas wyjmowania, co ułatwia jego usunięcie z miejsc o skomplikowanej geometrii.
Do czego służy Plastiform P25?
Plastiform P25 został opracowany przede wszystkim do wykonywania bardzo złożonych, pełnych odwzorowań w miejscach, w których zastosowanie materiału płynnego nie jest wskazane.
Produkt sprawdza się między innymi podczas:
wykonywania odwzorowań małych otworów przelotowych,
kontroli skomplikowanych kształtów wewnętrznych,
odwzorowywania rowków i podcięć,
kontroli rowków typu T-slot,
odwzorowywania części skomplikowanych powierzchni zewnętrznych,
kontroli wymiarowej elementów mechanicznych,
kontroli jakości części produkcyjnych,
wykonywania replik trudno dostępnych powierzchni,
kontroli geometrii elementów, których nie można łatwo zmierzyć bezpośrednio.
Producent wskazuje P25 jako materiał szczególnie przydatny do wykonywania pełnych odwzorowań wewnętrznych małych otworów oraz częściowych odwzorowań bardzo złożonych kształtów zewnętrznych.
P25 – elastyczne odwzorowanie skomplikowanych kształtów
Największą zaletą Plastiform P25 jest połączenie pastowej konsystencji podczas aplikacji i elastyczności po utwardzeniu.
Po utwardzeniu materiał osiąga twardość 25 Shore A, dzięki czemu odwzorowanie może się odkształcać podczas demontażu. Pozwala to na wyjęcie repliki z elementów posiadających podcięcia, rowki i inne ograniczenia utrudniające demontaż sztywnego odwzorowania.
Odwzorowanie trudno dostępnych miejsc
Jeżeli klasyczny przyrząd pomiarowy nie może dotrzeć do kontrolowanego miejsca, wykonanie odwzorowania może znacznie ułatwić kontrolę.
Plastiform P25 umożliwia przeniesienie geometrii kontrolowanego miejsca na elastyczną replikę, którą można następnie poddać dalszej analizie.
Plastiform P25 do małych otworów i skomplikowanych geometrii

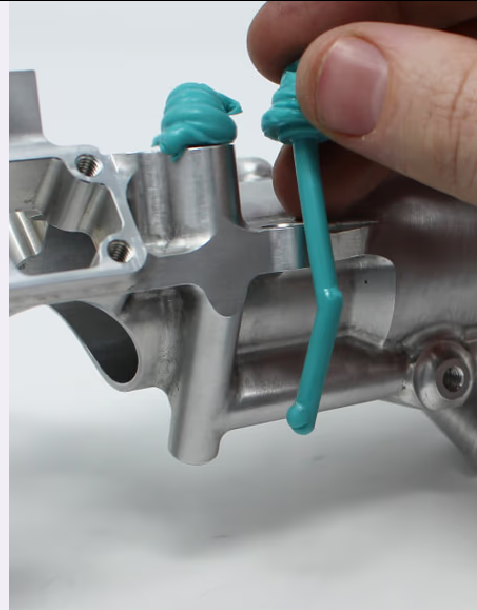

P25 jest szczególnie polecany do wykonywania pełnych odwzorowań wewnętrznych małych otworów przelotowych.
Materiał jest aplikowany przez sprężanie, a jego wysoka zdolność do wydłużania umożliwia wyjęcie utwardzonego odwzorowania nawet w przypadku bardziej skomplikowanej geometrii.
To sprawia, że Plastiform P25 może być wykorzystywany m.in. do:
• odwzorowania małych otworów
• kontroli kanałów i gniazd
• kontroli rowków
• kontroli podcięć
• odwzorowania rowków T
• kontroli skomplikowanych powierzchni
Plastiform P25 w kontroli wymiarowej
Jednym z głównych zastosowań produktów Plastiform jest kontrola wymiarowa. P25 pozwala wykonywać odwzorowania w miejscach, w których bezpośredni pomiar może być utrudniony przez geometrię elementu.
Po wykonaniu repliki można ją wykorzystać do analizy kształtu i wymiarów. P25 jest produktem przeznaczonym do pomiarów bezkontaktowych, dlatego szczególnie dobrze sprawdza się w połączeniu z odpowiednimi metodami optycznymi i systemami kontroli profilu.
Możliwość cięcia odwzorowania
Utwardzone odwzorowanie P25 można ciąć za pomocą Double Blade Cutter. Pozwala to uzyskać przekrój repliki, który może ułatwić analizę profilu i wykonanie pomiaru.
Jest to szczególnie przydatne podczas kontroli przekrojów otworów, rowków i innych skomplikowanych geometrii.
Najważniejsze zalety Plastiform P25
25 Shore A – elastyczne odwzorowanie
Po utwardzeniu P25 osiąga twardość 25 Shore A. Jest to materiał zaliczany do grupy elastycznych Plastiformów, dzięki czemu może być odkształcany podczas wyjmowania z kontrolowanego elementu.
Pastowa konsystencja
P25 jest materiałem niepłynącym. Dzięki temu może być nakładany na powierzchnie pionowe oraz przewieszone, co odróżnia go od produktów płynnych przeznaczonych do swobodnego wypełniania wnętrza elementu.
Do skomplikowanych kształtów
Elastyczność materiału pozwala na wykonywanie odwzorowań geometrii, z których sztywne materiały mogłyby być trudne do usunięcia.
Szybkie wykonanie odwzorowania
P25 charakteryzuje się czasem pracy około 1 minuty i 30 sekund, a czas utwardzania wynosi około 3 minut; pełna polimeryzacja według aktualnych danych producenta trwa około 6 minut. Parametry zależą od warunków aplikacji.
Dane techniczne Plastiform P25
Parametr Wartość
Rodzaj produktu pasta
Konsystencja początkowa pastowa
Konsystencja po utwardzeniu elastyczna
Twardość końcowa 25 Shore A
Czas pracy ok. 1 min 30 s
Czas utwardzania ok. 3 min
Czas polimeryzacji ok. 6 min
Odwzorowanie bardzo złożone kształty
Pomiar bezkontaktowy
Możliwość cięcia tak
Kartridż 50 ml
Maksymalne ograniczenie przy wyjmowaniu do 30%
Dane techniczne na podstawie aktualnych informacji producenta Plastiform.
Jak stosować Plastiform P25?
Przed wykonaniem odwzorowania należy odpowiednio przygotować kontrolowany element. Powierzchnia powinna zostać dokładnie oczyszczona i odtłuszczona. Producent rekomenduje stosowanie odpowiedniego środka odtłuszczającego przed wykonaniem odwzorowania.
P25 dostarczany jest w kartridżach 50 ml i stosowany przy użyciu odpowiedniego systemu aplikacyjnego oraz dyszy mieszającej. Producent podaje, że w przypadku tego produktu nie zaleca się stosowania końcówki na dyszy, ponieważ P25 jest materiałem pastowym.
Ze względu na ograniczony czas pracy należy wcześniej przygotować miejsce aplikacji oraz niezbędne akcesoria.
Plastiform P25 a inne materiały Plastiform
Dobór odpowiedniego materiału zależy przede wszystkim od rodzaju odwzorowania, jego geometrii oraz sposobu późniejszego pomiaru.
P25 jest szczególnie odpowiedni, gdy potrzebne jest:
elastyczne odwzorowanie,
odwzorowanie bardzo skomplikowanej geometrii,
praca na powierzchni pionowej lub przewieszonej,
odwzorowanie małego otworu,
możliwość odkształcenia repliki podczas wyjmowania,
wykonanie przekroju odwzorowania za pomocą Double Blade Cutter.
W przypadku prostszych geometrii lub gdy wymagany jest pomiar kontaktowy, korzystniejszy może być inny produkt z rodziny Plastiform. Producent zaleca dobór materiału na podstawie trzech parametrów: konsystencji początkowej, twardości końcowej oraz możliwości wyjęcia odwzorowania.
Wiele elementów przemysłowych posiada geometrię, której bezpośredni pomiar jest trudny lub wręcz niemożliwy. Dotyczy to między innymi małych otworów, rowków, kanałów, podcięć, gniazd oraz skomplikowanych powierzchni.
W takich sytuacjach Plastiform P25 pozwala wykonać odwzorowanie kontrolowanego miejsca, a następnie przeprowadzić jego pomiar poza elementem.
P25 jest materiałem pastowym, dlatego można go stosować na powierzchniach pionowych i przewieszonych, bez ryzyka spływania materiału. Po utwardzeniu uzyskane odwzorowanie pozostaje elastyczne i może ulec deformacji podczas wyjmowania, co ułatwia jego usunięcie z miejsc o skomplikowanej geometrii.
Do czego służy Plastiform P25?
Plastiform P25 został opracowany przede wszystkim do wykonywania bardzo złożonych, pełnych odwzorowań w miejscach, w których zastosowanie materiału płynnego nie jest wskazane.
Produkt sprawdza się między innymi podczas:
wykonywania odwzorowań małych otworów przelotowych,
kontroli skomplikowanych kształtów wewnętrznych,
odwzorowywania rowków i podcięć,
kontroli rowków typu T-slot,
odwzorowywania części skomplikowanych powierzchni zewnętrznych,
kontroli wymiarowej elementów mechanicznych,
kontroli jakości części produkcyjnych,
wykonywania replik trudno dostępnych powierzchni,
kontroli geometrii elementów, których nie można łatwo zmierzyć bezpośrednio.
Producent wskazuje P25 jako materiał szczególnie przydatny do wykonywania pełnych odwzorowań wewnętrznych małych otworów oraz częściowych odwzorowań bardzo złożonych kształtów zewnętrznych.
P25 – elastyczne odwzorowanie skomplikowanych kształtów
Największą zaletą Plastiform P25 jest połączenie pastowej konsystencji podczas aplikacji i elastyczności po utwardzeniu.
Po utwardzeniu materiał osiąga twardość 25 Shore A, dzięki czemu odwzorowanie może się odkształcać podczas demontażu. Pozwala to na wyjęcie repliki z elementów posiadających podcięcia, rowki i inne ograniczenia utrudniające demontaż sztywnego odwzorowania.
Odwzorowanie trudno dostępnych miejsc
Jeżeli klasyczny przyrząd pomiarowy nie może dotrzeć do kontrolowanego miejsca, wykonanie odwzorowania może znacznie ułatwić kontrolę.
Plastiform P25 umożliwia przeniesienie geometrii kontrolowanego miejsca na elastyczną replikę, którą można następnie poddać dalszej analizie.
Plastiform P25 do małych otworów i skomplikowanych geometrii
P25 jest szczególnie polecany do wykonywania pełnych odwzorowań wewnętrznych małych otworów przelotowych.
Materiał jest aplikowany przez sprężanie, a jego wysoka zdolność do wydłużania umożliwia wyjęcie utwardzonego odwzorowania nawet w przypadku bardziej skomplikowanej geometrii.
To sprawia, że Plastiform P25 może być wykorzystywany m.in. do:
• odwzorowania małych otworów
• kontroli kanałów i gniazd
• kontroli rowków
• kontroli podcięć
• odwzorowania rowków T
• kontroli skomplikowanych powierzchni
Plastiform P25 w kontroli wymiarowej
Jednym z głównych zastosowań produktów Plastiform jest kontrola wymiarowa. P25 pozwala wykonywać odwzorowania w miejscach, w których bezpośredni pomiar może być utrudniony przez geometrię elementu.
Po wykonaniu repliki można ją wykorzystać do analizy kształtu i wymiarów. P25 jest produktem przeznaczonym do pomiarów bezkontaktowych, dlatego szczególnie dobrze sprawdza się w połączeniu z odpowiednimi metodami optycznymi i systemami kontroli profilu.
Możliwość cięcia odwzorowania
Utwardzone odwzorowanie P25 można ciąć za pomocą Double Blade Cutter. Pozwala to uzyskać przekrój repliki, który może ułatwić analizę profilu i wykonanie pomiaru.
Jest to szczególnie przydatne podczas kontroli przekrojów otworów, rowków i innych skomplikowanych geometrii.
Najważniejsze zalety Plastiform P25
25 Shore A – elastyczne odwzorowanie
Po utwardzeniu P25 osiąga twardość 25 Shore A. Jest to materiał zaliczany do grupy elastycznych Plastiformów, dzięki czemu może być odkształcany podczas wyjmowania z kontrolowanego elementu.
Pastowa konsystencja
P25 jest materiałem niepłynącym. Dzięki temu może być nakładany na powierzchnie pionowe oraz przewieszone, co odróżnia go od produktów płynnych przeznaczonych do swobodnego wypełniania wnętrza elementu.
Do skomplikowanych kształtów
Elastyczność materiału pozwala na wykonywanie odwzorowań geometrii, z których sztywne materiały mogłyby być trudne do usunięcia.
Szybkie wykonanie odwzorowania
P25 charakteryzuje się czasem pracy około 1 minuty i 30 sekund, a czas utwardzania wynosi około 3 minut; pełna polimeryzacja według aktualnych danych producenta trwa około 6 minut. Parametry zależą od warunków aplikacji.
Dane techniczne Plastiform P25
Parametr Wartość
Rodzaj produktu pasta
Konsystencja początkowa pastowa
Konsystencja po utwardzeniu elastyczna
Twardość końcowa 25 Shore A
Czas pracy ok. 1 min 30 s
Czas utwardzania ok. 3 min
Czas polimeryzacji ok. 6 min
Odwzorowanie bardzo złożone kształty
Pomiar bezkontaktowy
Możliwość cięcia tak
Kartridż 50 ml
Maksymalne ograniczenie przy wyjmowaniu do 30%
Dane techniczne na podstawie aktualnych informacji producenta Plastiform.
Jak stosować Plastiform P25?
Przed wykonaniem odwzorowania należy odpowiednio przygotować kontrolowany element. Powierzchnia powinna zostać dokładnie oczyszczona i odtłuszczona. Producent rekomenduje stosowanie odpowiedniego środka odtłuszczającego przed wykonaniem odwzorowania.
P25 dostarczany jest w kartridżach 50 ml i stosowany przy użyciu odpowiedniego systemu aplikacyjnego oraz dyszy mieszającej. Producent podaje, że w przypadku tego produktu nie zaleca się stosowania końcówki na dyszy, ponieważ P25 jest materiałem pastowym.
Ze względu na ograniczony czas pracy należy wcześniej przygotować miejsce aplikacji oraz niezbędne akcesoria.
Plastiform P25 a inne materiały Plastiform
Dobór odpowiedniego materiału zależy przede wszystkim od rodzaju odwzorowania, jego geometrii oraz sposobu późniejszego pomiaru.
P25 jest szczególnie odpowiedni, gdy potrzebne jest:
elastyczne odwzorowanie,
odwzorowanie bardzo skomplikowanej geometrii,
praca na powierzchni pionowej lub przewieszonej,
odwzorowanie małego otworu,
możliwość odkształcenia repliki podczas wyjmowania,
wykonanie przekroju odwzorowania za pomocą Double Blade Cutter.
W przypadku prostszych geometrii lub gdy wymagany jest pomiar kontaktowy, korzystniejszy może być inny produkt z rodziny Plastiform. Producent zaleca dobór materiału na podstawie trzech parametrów: konsystencji początkowej, twardości końcowej oraz możliwości wyjęcia odwzorowania.
