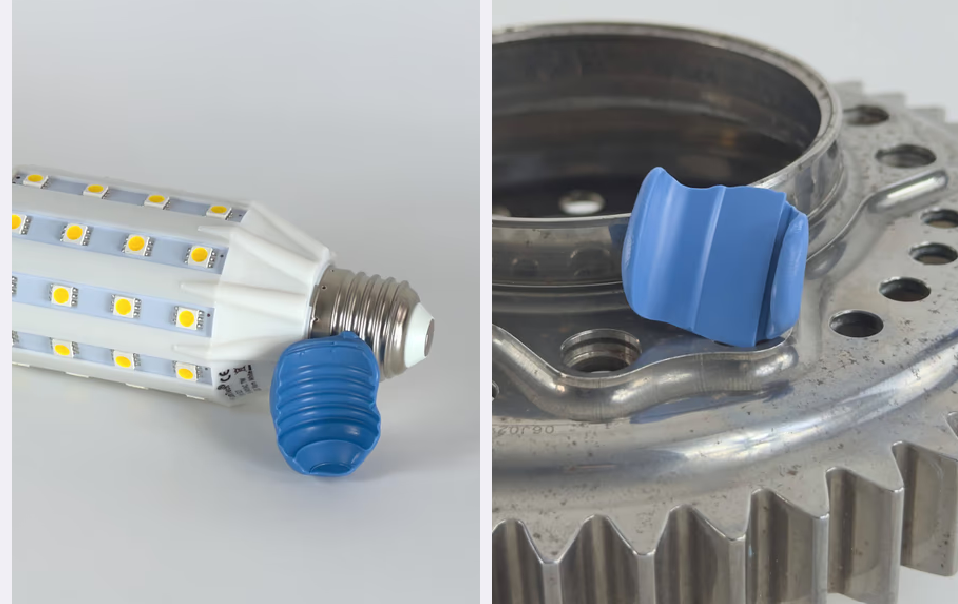

Plastiform M80 LP – materiał do kontroli wymiarowej
Plastiform M80 LP – materiał do wykonywania odwzorowań, kontroli wymiarowej, szczelin i air gap. 80 Shore A, 7 min czasu pracy i 35 min polimeryzacji.
Najważniejszą cechą M80 LP jest wydłużony czas pracy i polimeryzacji. Materiał zapewnia około 7 minut czasu pracy i około 35 minut do pełnej polimeryzacji, dzięki czemu szczególnie dobrze sprawdza się podczas wykonywania większych odwzorowań oraz w zastosowaniach wymagających dłuższego czasu aplikacji.
Po utwardzeniu Plastiform M80 LP osiąga twardość 80 Shore A i tworzy sztywne odwzorowanie. Z tego względu produkt przeznaczony jest przede wszystkim do prostych kształtów zewnętrznych lub odwzorowań częściowych, które można bezpiecznie wyjąć bez odkształcania repliki.
Plastiform M80 LP – do czego służy?
M80 LP został opracowany z myślą o zastosowaniach, w których standardowy czas pracy materiału jest niewystarczający.
Produkt sprawdza się między innymi przy:
kontroli wymiarowej elementów przemysłowych,
pomiarze szczelin i luzów,
kontroli air gap pomiędzy elementami,
wykonywaniu odwzorowań prostych kształtów zewnętrznych,
wykonywaniu częściowych odwzorowań,
kontroli elementów złożonych już w podzespoły,
zastosowaniach przy formach wtryskowych,
tymczasowym usztywnianiu delikatnych elementów przed obróbką,
ograniczaniu drgań i rezonansu podczas obróbki.
Producent wskazuje M80 LP przede wszystkim do kontroli wymiarowej, kontroli luzów i air gap w zmontowanych elementach oraz zastosowań związanych z formami wtryskowymi.
M80 LP – wydłużony czas pracy
Największą przewagą Plastiform M80 LP jest jego Long Polymerization, czyli wydłużony czas polimeryzacji.
W praktyce oznacza to, że operator ma więcej czasu na przygotowanie i wykonanie większego odwzorowania niż w przypadku standardowych materiałów Plastiform.
Parametry czasowe M80 LP:
czas pracy: około 7 minut,
czas utwardzania: około 25 minut,
pełna polimeryzacja: około 35 minut.
Dzięki temu M80 LP może być dobrym wyborem podczas wykonywania większych odwzorowań i dłuższych aplikacji, w których szybkie materiały mogłyby być trudniejsze w użyciu.
Plastiform M80 LP – 80 Shore A
Po utwardzeniu M80 LP osiąga 80 Shore A.
Twardość ta oznacza, że materiał tworzy sztywne, stabilne odwzorowanie. Jednocześnie należy pamiętać, że M80 LP ma 0% dopuszczalnego ograniczenia przy wyjmowaniu, dlatego nie jest przeznaczony do geometrii wymagających odkształcenia repliki podczas demontażu.
Z tego względu produkt najlepiej stosować do:
prostych kształtów zewnętrznych,
dużych powierzchni,
prostych odwzorowań częściowych,
elementów, z których utwardzoną replikę można wyjąć bez wyginania i deformacji.
W przypadku dużych podcięć, gwintów lub bardzo skomplikowanej geometrii należy rozważyć bardziej elastyczny materiał Plastiform.
Plastiform M80 LP do pomiaru szczelin i air gap
Jednym z ważnych zastosowań M80 LP jest kontrola szczelin i air gap w zmontowanych elementach.
Materiał można wykorzystać do wykonania odwzorowania kontrolowanej przestrzeni, a następnie poddać replikę analizie wymiarowej.
Jest to szczególnie przydatne w sytuacjach, gdy bezpośredni pomiar szczeliny jest utrudniony przez:
położenie elementu,
ograniczony dostęp,
wielkość podzespołu,
konstrukcję maszyny,
konieczność wykonania pomiaru bez demontażu elementów.
M80 LP może być dzięki temu wykorzystany jako pomocniczy materiał do kontroli wymiarowej w produkcji i kontroli jakości.
Kontrola wymiarowa za pomocą Plastiform M80 LP
Wykonanie odwzorowania pozwala przenieść geometrię kontrolowanego elementu na osobną replikę.
Takie rozwiązanie może być przydatne podczas:
kontroli jakości,
kontroli produkcji,
kontroli części po obróbce,
pomiaru prostych profili,
kontroli szczelin,
kontroli odstępów pomiędzy elementami,
kontroli wymiarów części zmontowanych.
M80 LP może być kontrolowany zarówno przy użyciu systemów optycznych, takich jak projektor profili, jak również – w odpowiednich zastosowaniach – tradycyjnych przyrządów pomiarowych. Producent rekomenduje przede wszystkim kontrolę wizualną i optyczną.
Plastiform M80 LP do dużych odwzorowań
Wydłużony czas polimeryzacji jest szczególnie istotny podczas pracy z większymi elementami.
Operator ma więcej czasu na równomierne przygotowanie i aplikację materiału, zanim rozpocznie się pełne utwardzanie.
Dlatego Plastiform M80 LP może być interesującym rozwiązaniem do większych odwzorowań, gdzie standardowy czas pracy jest niewystarczający.
Kiedy warto wybrać M80 LP?
Wybierz M80 LP, jeśli:
potrzebujesz więcej czasu na aplikację materiału,
wykonujesz większe odwzorowanie,
kontrolujesz prostą geometrię zewnętrzną,
mierzysz szczeliny lub air gap,
chcesz wykonać częściowe odwzorowanie,
potrzebujesz tymczasowo usztywnić delikatny element przed obróbką.
M80 LP jako materiał do stabilizacji elementów przed obróbką
M80 LP może być również wykorzystywany do tymczasowego usztywniania delikatnych elementów przed obróbką mechaniczną.
Po utwardzeniu materiał zwiększa sztywność elementu i może pomóc w ograniczeniu:
drgań,
wibracji,
rezonansu,
niestabilności podczas obróbki.
Producent wskazuje to zastosowanie jako jedno z przeznaczeń M80 LP.
Dzięki temu materiał może być używany nie tylko w metrologii i kontroli jakości, ale również jako rozwiązanie pomocnicze w procesach produkcyjnych i obróbce mechanicznej.
M80 LP w formach wtryskowych
Producent wskazuje również możliwość zastosowania M80 LP w przypadku form wtryskowych.
Wydłużony czas pracy pozwala na dokładniejsze przygotowanie większych powierzchni, a końcowa sztywność materiału umożliwia wykonanie stabilnego odwzorowania prostego kształtu.
Przed zastosowaniem materiału w konkretnym procesie produkcyjnym warto jednak zweryfikować geometrię elementu i sposób późniejszego usunięcia odwzorowania.
Jak stosować Plastiform M80 LP?
M80 LP jest materiałem typu Manual Putty, czyli masą przeznaczoną do ręcznego mieszania i aplikacji. Produkty z oznaczeniem „M” w nomenklaturze Plastiform są mieszane i nakładane ręcznie, bez konieczności stosowania pistoletu dozującego.
Etap 1 – przygotowanie powierzchni
Kontrolowany element należy dokładnie oczyścić i odtłuścić.
Etap 2 – przygotowanie składników
M80 LP składa się z dwóch komponentów – A i B. Należy przygotować odpowiednią ilość obu składników.
Etap 3 – mieszanie
Komponenty należy ręcznie wymieszać do uzyskania jednorodnej masy.
Etap 4 – aplikacja
Gotową masę należy równomiernie nanieść na kontrolowaną powierzchnię.
Etap 5 – utwardzanie
Po aplikacji należy pozostawić materiał do pełnej polimeryzacji.
W przypadku M80 LP szczególnie ważne jest przestrzeganie czasu polimeryzacji. Producent zaleca, aby nie manipulować odwzorowaniem przed upływem czasu potrzebnego do pełnego utwardzenia, ponieważ może to wpłynąć na wynik kontroli.
Plastiform M80 LP – ważne ograniczenie
M80 LP jest materiałem sztywnym po utwardzeniu i ma 0% dopuszczalnego ograniczenia przy wyjmowaniu.
Oznacza to, że odwzorowania nie należy stosować w miejscach, w których podczas demontażu konieczne byłoby jego znaczne odkształcenie. Producent zaleca M80 LP przede wszystkim do prostych kształtów lub odwzorowań częściowych.
Jeśli kontrolowany element posiada:
głębokie podcięcia,
skomplikowane zamki,
mocno zarysowane profile,
geometrię wymagającą wyginania repliki,
należy rozważyć bardziej elastyczny produkt Plastiform.
Plastiform M80 LP a M70
M80 LP i M70 należą do grupy materiałów Manual Putty, ale mają inne właściwości i zastosowania.
Właściwość M70 M80 LP
Twardość 70 Shore A 80 Shore A
Czas pracy krótszy ok. 7 min
Polimeryzacja standardowa ok. 35 min
Ograniczenie przy wyjmowaniu 5% 0%
Charakter średnio twardy sztywny
Duże aplikacje dobre szczególnie odpowiednie
Kontrola szczelin / air gap tak tak
Bardzo skomplikowane kształty ograniczone niezalecane
M70 jest bardziej uniwersalnym materiałem do prostych odwzorowań zewnętrznych, natomiast M80 LP wyróżnia się przede wszystkim wydłużonym czasem pracy i polimeryzacji.Najważniejszą cechą M80 LP jest wydłużony czas pracy i polimeryzacji. Materiał zapewnia około 7 minut czasu pracy i około 35 minut do pełnej polimeryzacji, dzięki czemu szczególnie dobrze sprawdza się podczas wykonywania większych odwzorowań oraz w zastosowaniach wymagających dłuższego czasu aplikacji.
