Maszyna wytrzymałościowa 1 kN WDW-1D SUNPOC

Maszyna wytrzymałościowa 1 kN WDW-1D SUNPOC

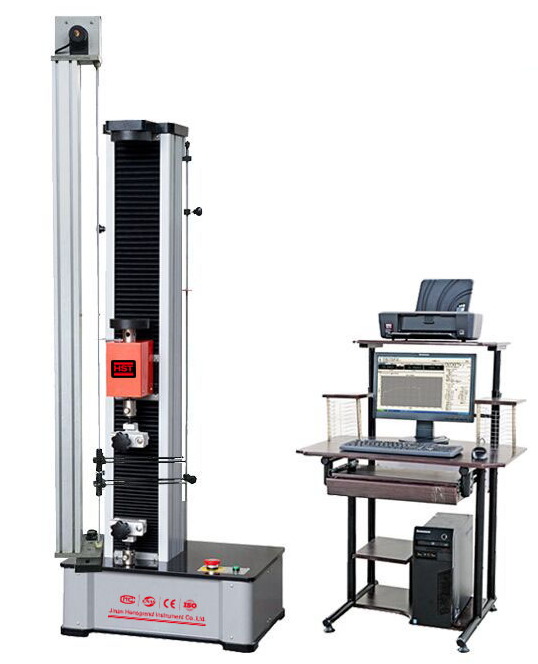

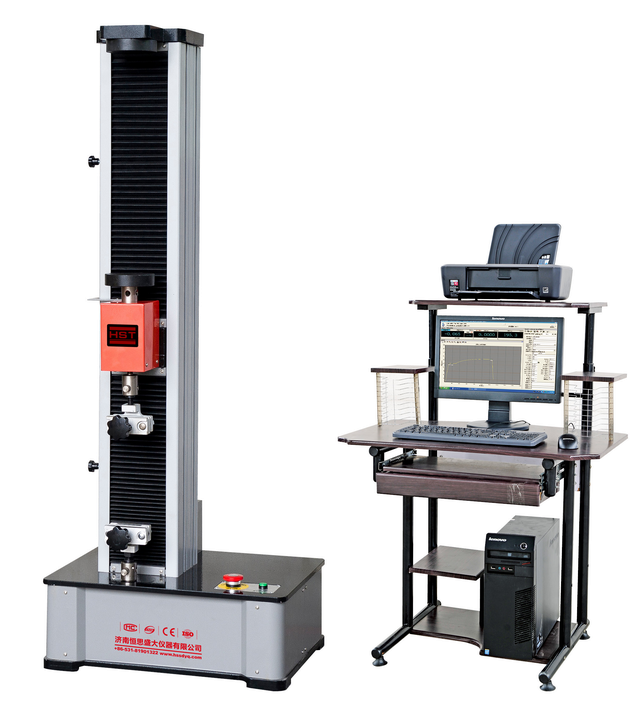

Maszyna wytrzymałościowa 1 kN WDW-1D SUNPOC to kompaktowe, elektroniczne urządzenie do badań właściwości mechanicznych materiałów i próbek. Maszyna umożliwia wykonywanie prób rozciągania, ściskania, zginania, ścinania, odrywania i rozrywania, zależnie od zastosowanego oprzyrządowania.

Maksymalna siła pomiarowa wynosi 1 kN (1000 N). Dzięki zakresowi regulacji prędkości od 0,05 do 500 mm/min maszyna może być wykorzystywana zarówno w laboratoriach badawczych, jak i w kontroli jakości oraz pracach rozwojowych.

Model WDW-1D należy do rodziny uniwersalnych maszyn wytrzymałościowych SUNPOC WDW. Konstrukcja została opracowana z myślą o precyzyjnym sterowaniu procesem badania, rejestracji parametrów oraz wykonywaniu powtarzalnych prób materiałowych.

Najważniejsze zalety maszyny WDW-1D 1 kN
maksymalna siła pomiarowa: 1 kN / 1000 N,
klasa dokładności urządzenia: 1,
dokładność pomiaru siły: ±1%,
rozdzielczość pomiaru siły: 0,1 N,
zakres pomiarowy siły: 1–100% Fn,
zakres prędkości: 0,05–500 mm/min,
dokładność pomiaru przemieszczenia: ±0,5%,
rozdzielczość przemieszczenia: 0,002 mm,
maksymalny zakres ruchu: 1000 mm,
możliwość zastosowania dodatkowych uchwytów i oprzyrządowania,
opcjonalny ekstensometr do dużych przemieszczeń.
Do czego służy maszyna wytrzymałościowa 1 kN?

Maszyna WDW-1D jest przeznaczona do wykonywania badań, w których konieczny jest kontrolowany pomiar siły i przemieszczenia próbki.

W zależności od konfiguracji stanowiska i zastosowanych uchwytów można wykonywać między innymi:

Próby rozciągania

Badania rozciągania pozwalają określić zachowanie materiału pod wpływem działającej siły rozciągającej. W zależności od rodzaju próbki i zastosowanej metody można analizować m.in. siłę maksymalną, wydłużenie oraz przebieg charakterystyki siła–przemieszczenie.

Próby ściskania

Maszyna może być wykorzystywana do kontrolowanych prób ściskania materiałów i elementów o niewielkich wymiarach. Zastosowanie odpowiednich płyt i uchwytów pozwala dopasować stanowisko do badanego materiału.

Próby zginania

Przy zastosowaniu odpowiedniego oprzyrządowania WDW-1D może służyć do badań zginania oraz określania reakcji próbki na działające obciążenie.

Próby ścinania, odrywania i rozrywania

Odpowiednio skonfigurowane stanowisko umożliwia również prowadzenie badań wymagających kontrolowanego przyłożenia siły w innych kierunkach i sposobach obciążenia.

Maszyna do badania materiałów 1 kN

WDW-1D może pełnić funkcję maszyny do badania materiałów 1 kN w laboratoriach, działach kontroli jakości oraz jednostkach prowadzących prace badawczo-rozwojowe.

Zakres zastosowań obejmuje między innymi badania materiałów niemetalicznych, takich jak:

tworzywa sztuczne,
guma,
tekstylia,
włókniny,
tkaniny,
papier,
geowłókniny,
materiały kompozytowe,
skóra,
przewody i kable,

a także wybrane materiały metaliczne, takie jak cienkie folie, druty czy niewielkie próbki metalowe.

Dobór odpowiedniego uchwytu lub przyrządu badawczego powinien być każdorazowo dopasowany do rodzaju próbki, metody badania oraz wymaganej normy.

Specyfikacja techniczna WDW-1D
Parametr WDW-1D
Maksymalna siła 1 kN / 1000 N
Klasa urządzenia 1
Dokładność pomiaru siły ±1%
Zakres pomiaru siły 1–100% Fn
Rozdzielczość siły 0,1 N
Dokładność przemieszczenia ±0,5%
Rozdzielczość przemieszczenia 0,002 mm
Zakres prędkości 0,05–500 mm/min
Dokładność sterowania ±1%
Zakres ruchu trawersy 1000 mm
Zakres przestrzeni rozciągania 800 mm
Zakres przestrzeni ściskania 800 mm
Uchwyt do rozciągania 1 komplet
Płyta dociskowa Ø80 mm
Ekstensometr do dużych przemieszczeń 0–800 mm, opcjonalnie
Napęd silnik krokowy
Zasilanie 0,2 kW, 230 V
Wymiary urządzenia 380 × 230 × 1550 mm
Masa 100 kg
Precyzyjny pomiar siły do 1 kN

Maksymalna siła pomiarowa WDW-1D wynosi 1 kN, czyli 1000 N. Rozdzielczość pomiaru siły wynosi 0,1 N, natomiast deklarowana dokładność pomiaru siły to ±1%.

Zakres pomiarowy wynosi od 1% do 100% maksymalnej siły znamionowej, co pozwala wykorzystywać urządzenie w szerokim zakresie badań prowadzonych z obciążeniem do 1 kN.

Regulacja prędkości badania

WDW-1D oferuje zakres prędkości od 0,05 do 500 mm/min. Umożliwia to dopasowanie szybkości przemieszczania elementu roboczego do rodzaju próbki i wymaganej procedury badawczej.

Precyzyjna regulacja prędkości jest szczególnie istotna w badaniach, w których wynik zależy od zachowania określonej prędkości obciążania.

Oprogramowanie i analiza wyników

W konfiguracji z komputerem i oprogramowaniem system WDW umożliwia sterowanie przebiegiem badania oraz rejestrowanie danych pomiarowych.

Oprogramowanie może służyć do:

rejestracji przebiegu badania,
wizualizacji charakterystyk,
analizy wyników,
monitorowania siły i przemieszczenia,
archiwizacji wyników,
drukowania raportów,
definiowania własnych procedur badawczych,
analizy parametrów wyznaczanych zgodnie z przyjętą metodą badania.

Możliwe jest również definiowanie przebiegu próby, np. osiągnięcie określonej siły lub przemieszczenia oraz utrzymanie zadanego obciążenia.

Maszyna wytrzymałościowa 1 kN do laboratorium

Kompaktowa konstrukcja WDW-1D sprawia, że maszyna może znaleźć zastosowanie w laboratoriach, pracowniach badawczych, działach kontroli jakości oraz podczas prac rozwojowych.

Urządzenie może być wykorzystywane między innymi w:

laboratoriach materiałowych,
kontroli jakości produkcji,
laboratoriach uczelnianych,
jednostkach badawczo-rozwojowych,
przemyśle tworzyw sztucznych,
przemyśle tekstylnym,
przemyśle papierniczym,
przemyśle kablowym,
badaniach materiałów kompozytowych.
Uchwyty i wyposażenie maszyny WDW-1D

Zakres możliwych badań zależy w dużej mierze od zastosowanego oprzyrządowania. Do konkretnego materiału lub rodzaju próby można dobrać odpowiednie uchwyty, płyty oraz elementy pomiarowe.

Dzięki możliwości konfiguracji stanowiska maszyna może zostać dostosowana do określonego rodzaju próbki oraz wymaganej procedury badawczej.

Przed zakupem warto określić:

rodzaj badanego materiału,
wymiary próbki,
rodzaj wykonywanej próby,
maksymalną wymaganą siłę,
wymagany zakres przemieszczenia,
wymaganą prędkość badania,
stosowaną normę,
rodzaj potrzebnego uchwytu,
sposób rejestracji i analizy wyników.
WDW-1D czy maszyna o większej sile?

Dobór maksymalnej siły maszyny powinien wynikać z rzeczywistych wymagań badania.

WDW-1D 1 kN jest odpowiednim rozwiązaniem wtedy, gdy maksymalna wymagana siła badania mieści się w zakresie do 1 kN.

Jeżeli badania wymagają większych obciążeń, seria WDW jest dostępna również w innych zakresach siły. SUNPOC oferuje warianty WDW-2D/2L oraz WDW-5D/5L, a większe modele są dostępne w innych konfiguracjach.

Dobór urządzenia warto przeprowadzić na podstawie konkretnego materiału, wymiarów próbki i wymaganej metody badawczej.

Dlaczego warto wybrać SUNPOC WDW-1D?

WDW-1D łączy niewielką maksymalną siłę pomiarową z szerokim zakresem regulacji prędkości i możliwością konfiguracji stanowiska pod różne rodzaje badań.

Do najważniejszych zalet rozwiązania należą:

maksymalna siła 1 kN,
rozdzielczość siły 0,1 N,
szeroki zakres prędkości 0,05–500 mm/min,
możliwość wykonywania różnych rodzajów prób,
możliwość zastosowania dodatkowego oprzyrządowania,
komputerowe sterowanie w odpowiedniej konfiguracji,
możliwość rejestracji i analizy wyników,
kompaktowa konstrukcja,
możliwość dopasowania konfiguracji do zastosowania.

Power Tech s.c. zapewnia również wsparcie w doborze aparatury, konfiguracji oraz obsłudze technicznej urządzeń.

Dobór konfiguracji WDW-1D

Przed zamówieniem maszyny rekomendujemy konsultację parametrów stanowiska z użytkownikiem urządzenia. Pozwala to właściwie dobrać uchwyty, wyposażenie dodatkowe, zakres pomiarowy oraz sposób prowadzenia i analizy badań.

Zapytaj o konfigurację WDW-1D 1 kN – przygotujemy rozwiązanie dopasowane do rodzaju materiału, próbki i planowanych badań.
